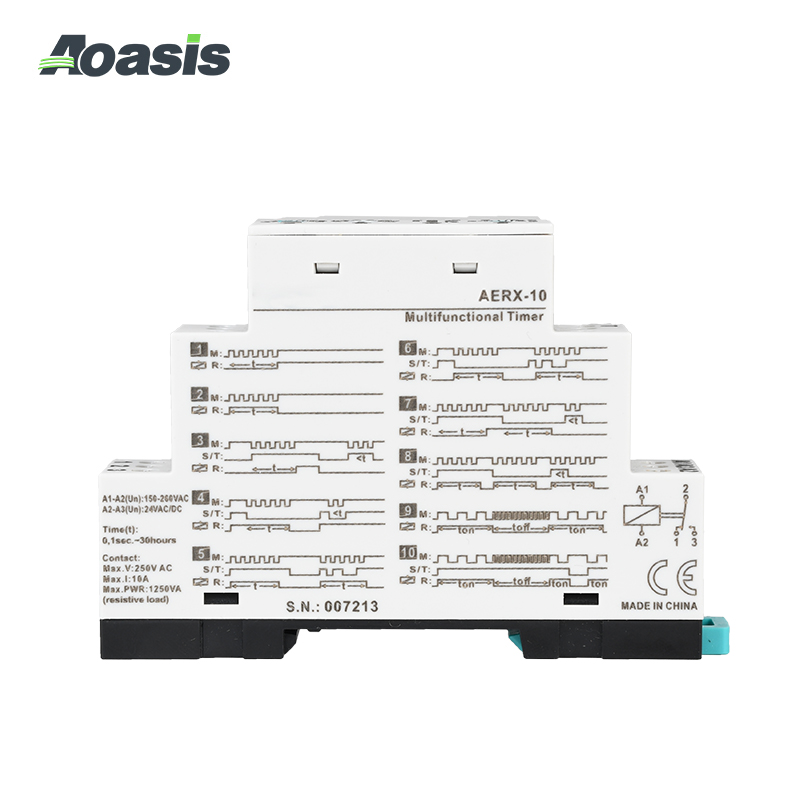

AERX-10 多功能时间继电器

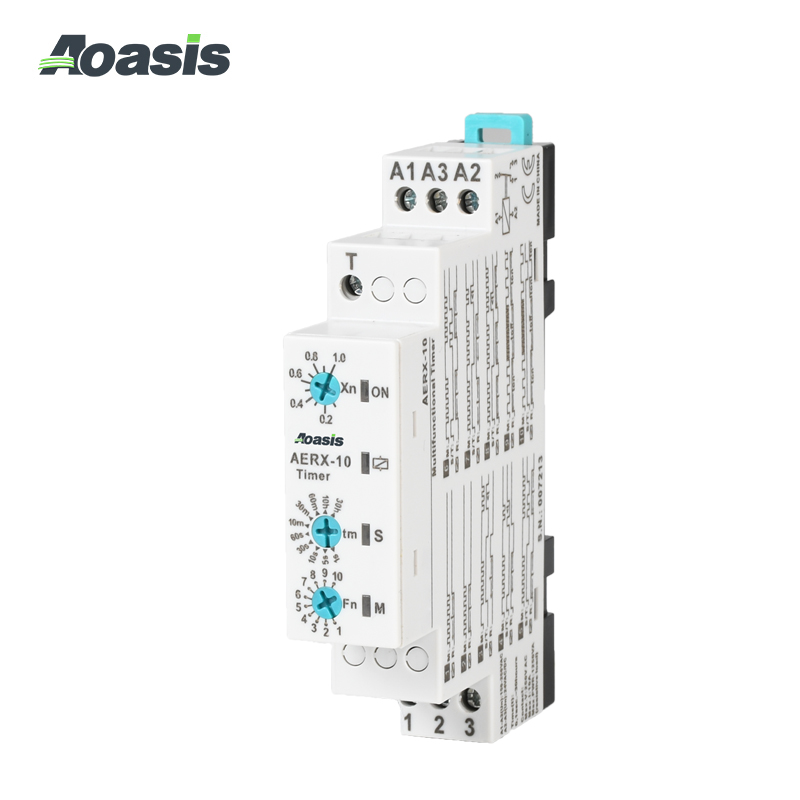

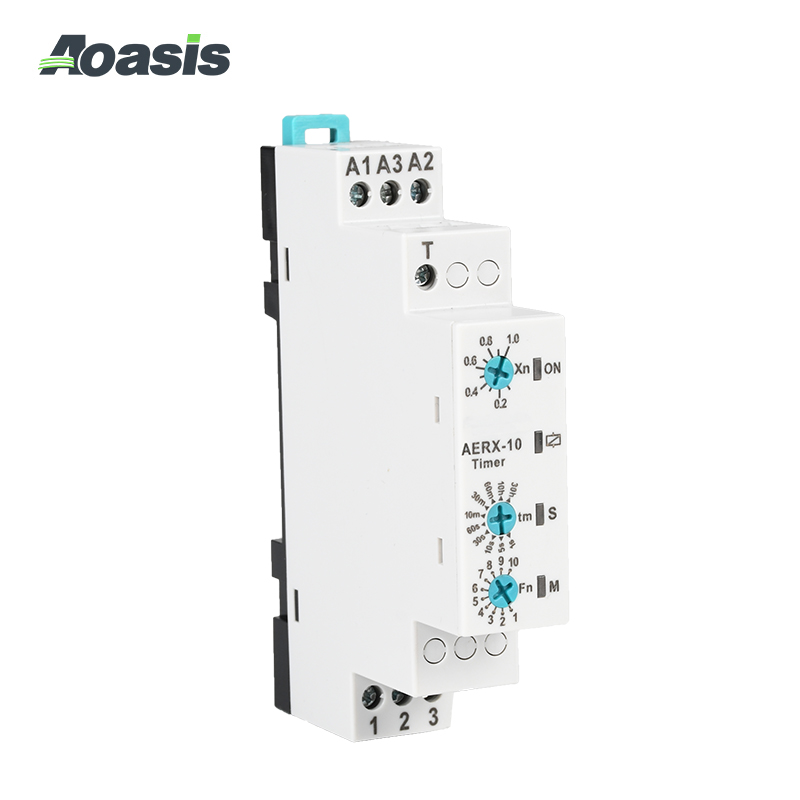

设备的调整按钮:

功能键(Fn):此键决定功能。请从表格中选择所需的功能。

最大时间按钮(tm):这个按钮决定了最大时间需求。最多10个时间值。

时间相乘按钮(Xn):它允许您通过相乘最大值达到中间值。它有10步乘值在0.1-1.0之间。

设备用途及工作原理:

请按接线要求连接设备。在给设备通电之前，请先确定功能和时间设置。

时间=最大时间(tmlx时间比例因子(Xn)

例子:假设如果设备被激活，它希望继电器被激活15分钟。然后就不能停用了，直到电流切断/断电。

调整fn按钮为2。然后调整最大时间按钮(tm)为30分钟[gl，时间缩放因子按钮为30m。

[15 min=[30 min] x0.5]调整好所需的功能和时间后，设备可相应通电。

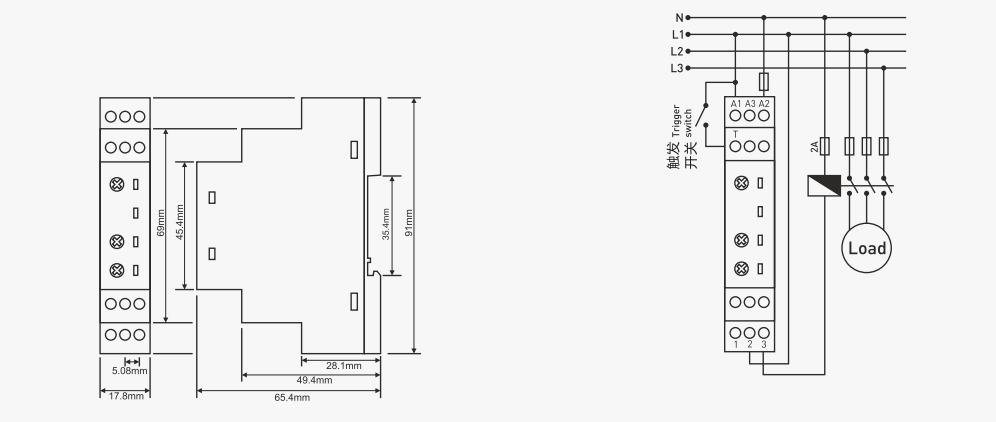

安装及接线要求
