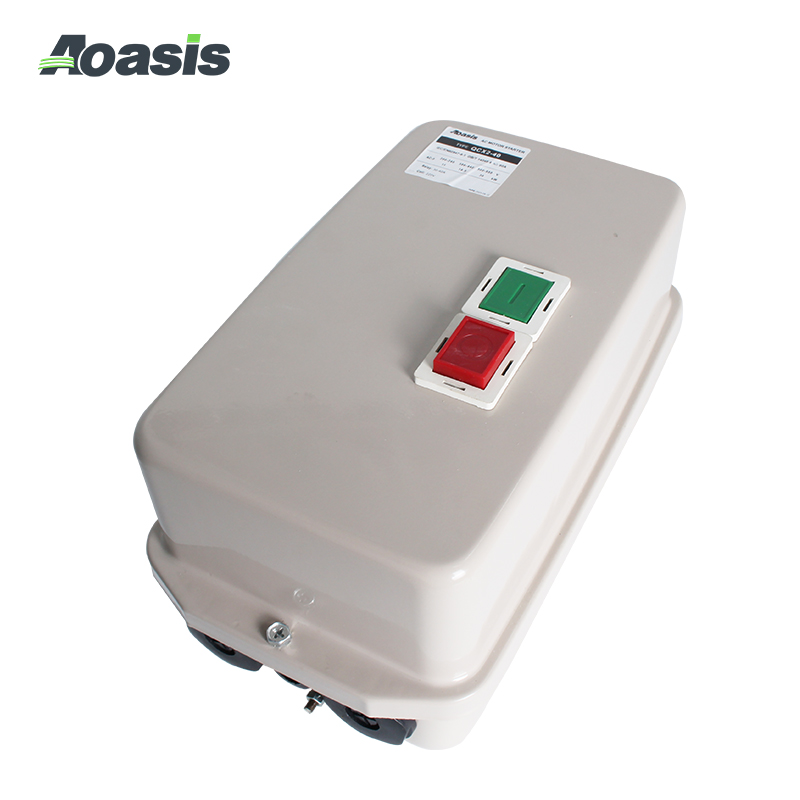

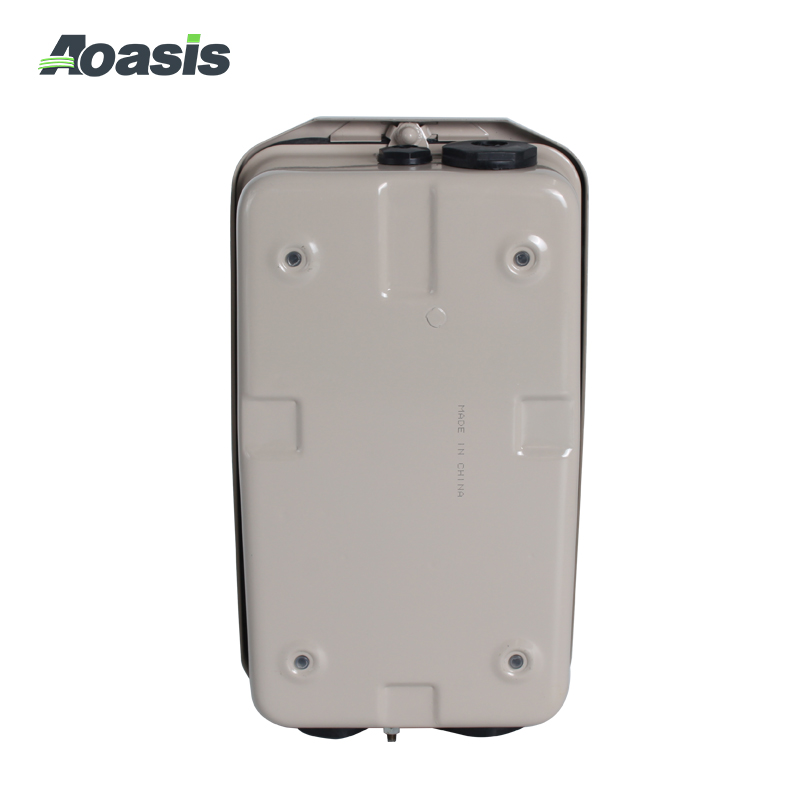

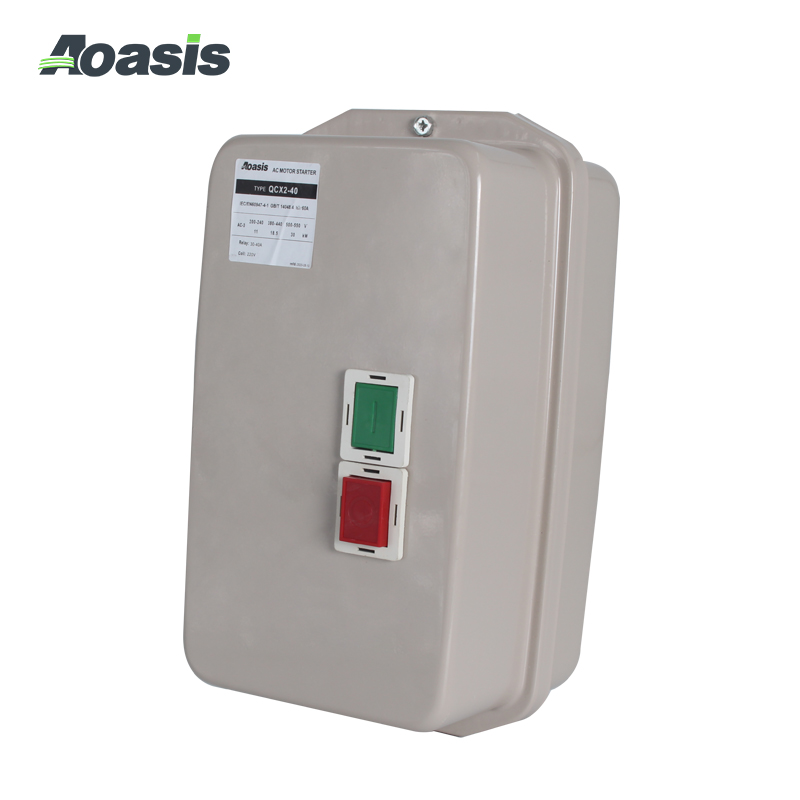

QCX2-40/50/65/85/95 电动机起动器
QCX2-口□系列电动机起动器适用于交流50Hz/60Hz、额定工作电压至440V，额定工作电流至95A的电路中。用作控制三相鼠笼型电动机启
动、停止之用，并对电动机的平衡过载或断相起保护作用.
动、停止之用，并对电动机的平衡过载或断相起保护作用.
型号及其含义:
特点:
● 防护等级：IP54，防水、防尘；
● 可配装信号指示灯(如有需要)
使用环境条件:
● 海拔不超过2000m。
● 周围空气温度为-5℃~+40℃，24小时内其平均值不超过+35℃。
● 大气条件：在+40℃时大气相对湿度不超过50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最低温度不超过+25℃，该月的月平均最大相对湿度不超过90%，由于温度变化发生在产品上的凝露情况必须采取措施。
● 污染等级：3级。
● 安装面与垂直面倾斜度不大于±5°。
● 产品安装和使用在无显著摇动、冲击和振动的地方。
主要技术参数:
|
类型 Type |
交流接触器 Selected AC Contactor |
热继电器 Thermal Relay |
调整范围 Setting Range |
额定功率 Rated Power (AC-3) |
|||
| 200-240V | 380-440V | ||||||
| kW | HP | kW | HP | ||||
| QCX2-40 | CJX2-40 | JR28-33 | 30-40A | 11 | 15 | 15 | 20 |
| QCX2-50 | CJX2-50 | JR28-33 | 37-50A | 15 | 20 | 18.5 | 25 |
| QCX2-65 | CJX2-65 | JR28-33 | 48-65A | 18.5 | 25 | 22 | 30 |
| QCX2-65 | CJX2-65 | JR28-33 | 55-70A | 18.5 | 25 | 30 | 40 |
| QCX2-80 | CJX2-80 | JR28-33 | 63-80A | 22 | 30 | 30 | 40 |
| QCX2-95 | CJX2-95 | JR28-33 | 80-93A | 25 | 35 | 37 | 50 |
安装尺寸示意图(mm):
