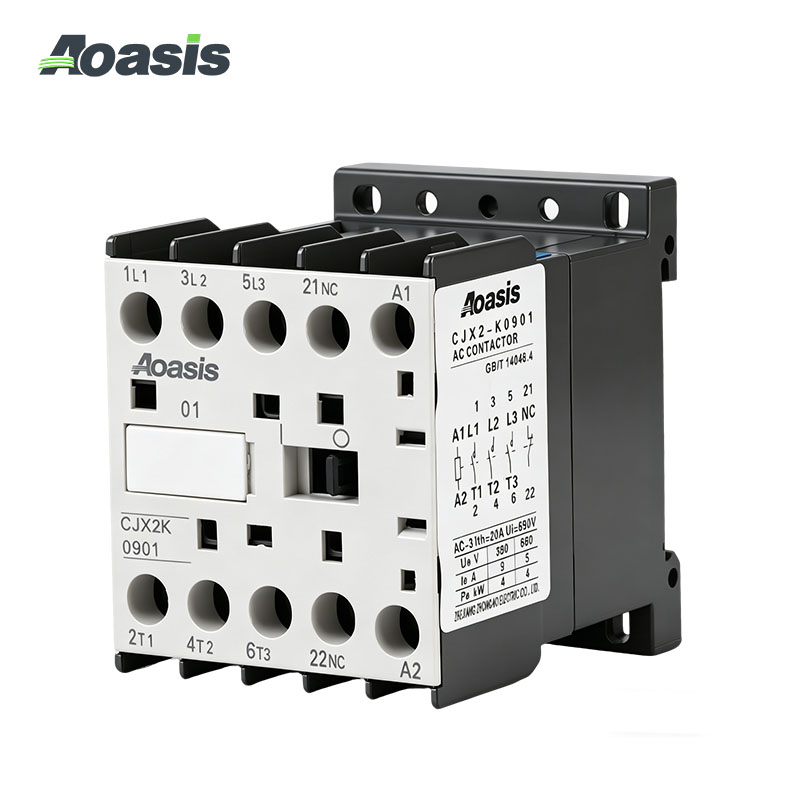

CJX2-K06/09/12 小型接触器

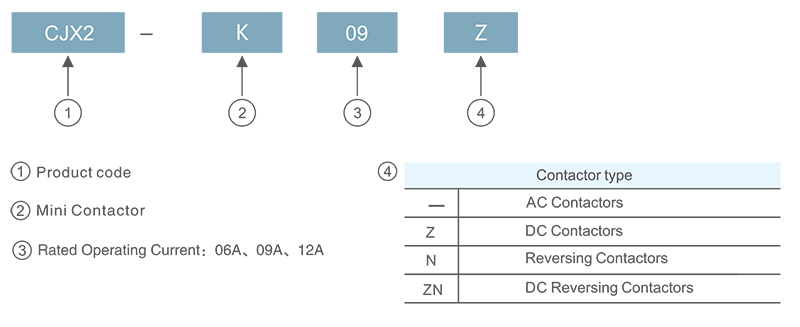

按电流等级分为：6A、9A。
按接触器线圈额定控制电源电压频率分为:交流：50Hz、60Hz，50Hz/60Hz。
按接触器线圈额定控制电源电压大小分为:交流：24V、48V、110V、127V、220V、380V等。
按极数分为：三极、四极。
正常工作条件和安装条件：
• 周围空气温度为：-5℃～+40℃，24小时内其平均值不超过+35℃。
• 海拔高度：不超过2000m。
• 大气条件：在最高温度+40℃时，空气相对湿度不超过50％；在较低温度下可以允许有较高的相对湿度，例如20℃时达90％。对由于温度变化偶尔产生的凝露应采取特殊的措施。
• 污染等级:3级。
• 安装类别:Ⅲ类。
• 安装条件:安装面与垂直面倾斜度不大于±30°。
• 冲击振动:产品应安装和使用在无显著摇动、冲击和振动的地方。

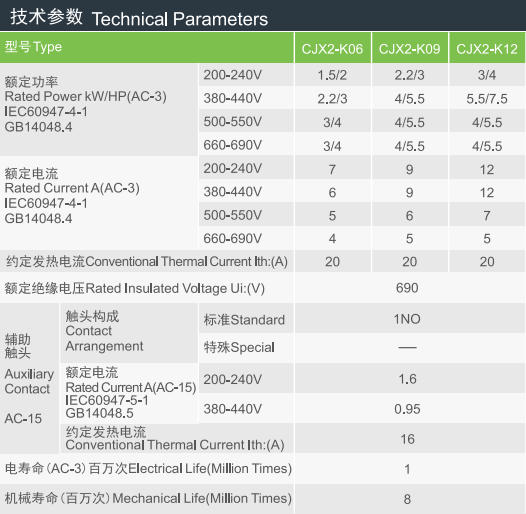

技术参数：
|
型号 Type |
交流接触器AC CJX2-K06 |
CJX2-K09 |
CJX2-K12 |
CJX2-K16 |
||
|
直流接触器DC CJX2-K06Z |
CJX2-K09Z |
CJX2-K12Z |
CJX2-K16Z |
|||
|
可逆接触器 CJX2-K06N |
CJX2-K09N |
CJX2-K12N |
CJX2-K16N |
|||
|
额定功率 kW/HP(AC-3) IEC60947-4-1 GB14048.4 |
200-240V |
1.5/2 |
2.2/3 |
3/4 |
4/5.5 |
|
|
380-440V |
2.2/3 |
4/5.5 |
5.5/7.5 |
7.5/10 |
||
|
500-550V |
3/4 |
4/5.5 |
4/5.5 |
5.5/7.5 |
||
|
660-690V |
3/4 |
4/5.5 |
4/5.5 |
4/5.5 |
||
|
额定电流 A(AC-3) IEC60947-4-1 GB14048.4 |
200-240V |
7 |
9 |
12 |
16 |
|
|
380-440V |
6 |
9 |
12 |
16 |
||
|
500-550V |
5 |
6 |
7 |
9 |
||
|
660-690V |
4 |
5 |
5 |
5 |
||
|
约定发热电流Conventional Thermal Current Ith:(A) |
20 |
20 |
20 |
20 |
||
|
额定绝缘电压Rated Insulated Voltage Ui:(V) |
690 |
|||||
|
辅助触头 AC-15 |
触头构成 Contact Arrangement |
标准 |
1NO |
|||
|
特殊 |
--- |
|||||
|
额定电流 A(AC-15) IEC60947-5-1 GB14048.5 |
200-240V |
1.6 |
||||
|
380-440V |
0.95 |
|||||
|
约定发热电流:(A) |
16 |
|||||
|
电寿命(AC-3)百万次 |
1 |
|||||
|
机械寿命(百万次) |
8 |
|||||
接触器的主要技术性能指标(见表)。
动作特性:吸合电压: (85%~110%)Us、释放电压:(20 %~75%)Us.
三极接触器有一组常开或常闭辅助触头。

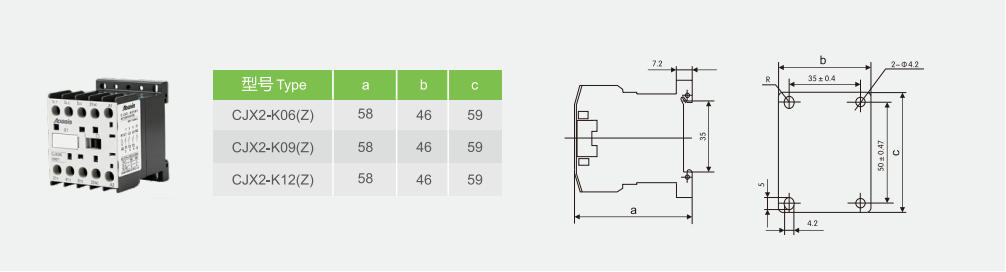

外形及安装尺寸：
CJX2-K,CJX2-KZ
CJX2-K,CJX2-KZ
